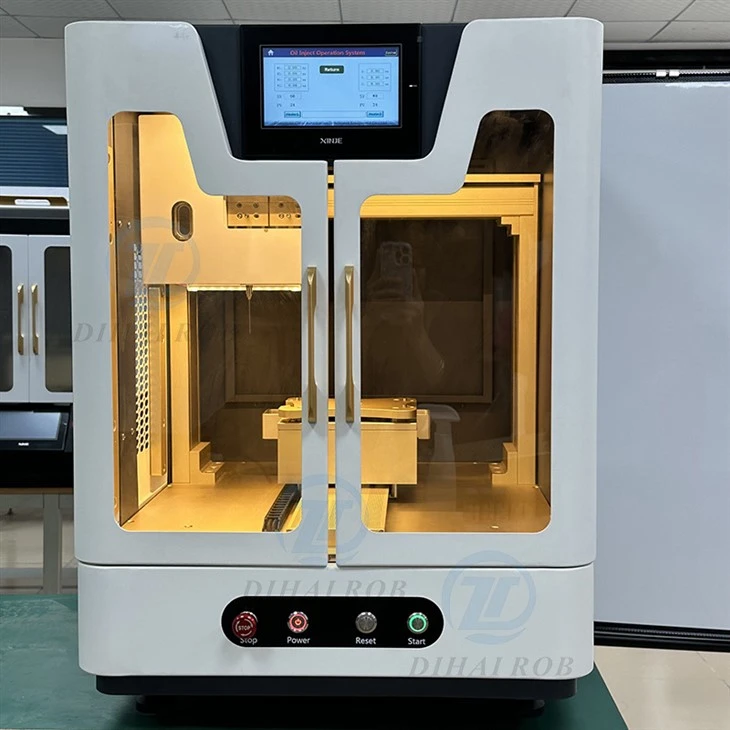

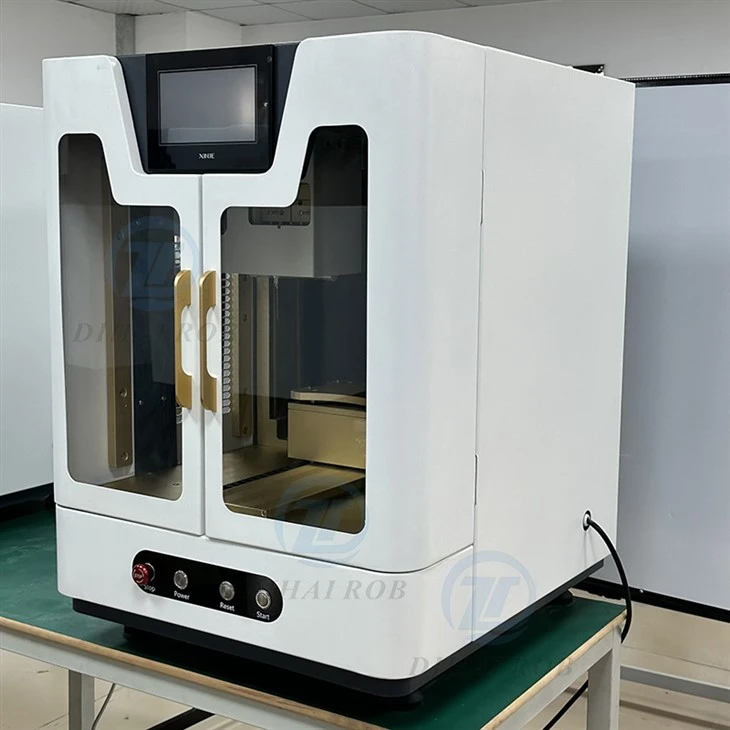

CBD Machine d'huile de remplissage entièrement automatique One Machine d'injection d'huile d'aiguille

Cette machine à injection d'huile est spécialement conçue pour l'injection d'huile d'atomiseur, avec une grande efficacité et une précision.
Il adopte un système de déplacement avancé X, Y, Z-Axe, qui peut ajuster de manière flexible la position d'injection d'huile pour répondre aux exigences d'injection d'huile des atomiseurs de différentes spécifications. L'équipement est équipé d'un dispositif de contrôle de volume de liquide élevé à haute précision. L'erreur de la précision du volume liquide (trait nominal) est inférieure ou égale à 1%, et l'erreur de précision du volume liquide (répétabilité) est entre 0. 3% - 0. 7%, assurant la précision de chaque injection d'huile. L'équipement est facile à utiliser. Grâce à l'interface de fonctionnement conviviale, les opérateurs peuvent facilement régler les paramètres de position d'injection d'huile et d'autres paramètres de fonctionnement. Son bassin de stockage d'huile a une capacité maximale de 1300 ml, réduisant le problème de ravitaillement fréquent.
Dans le même temps, l'équipement utilise un liquide de haute qualité - en contact avec les matériaux, y compris l'alliage en aluminium, le silicone et l'acier inoxydable, garantissant la qualité du produit pétrolier et la durabilité de l'équipement. Il convient aux entreprises de production d'atomiseur à grande échelle, ce qui peut améliorer efficacement l'efficacité de la production et réduire les coûts de production.

Envoyez demande

Présentation du produit

Méthodes de fonctionnement de base

01.

Méthode de placement du plateau d'atomiseur:

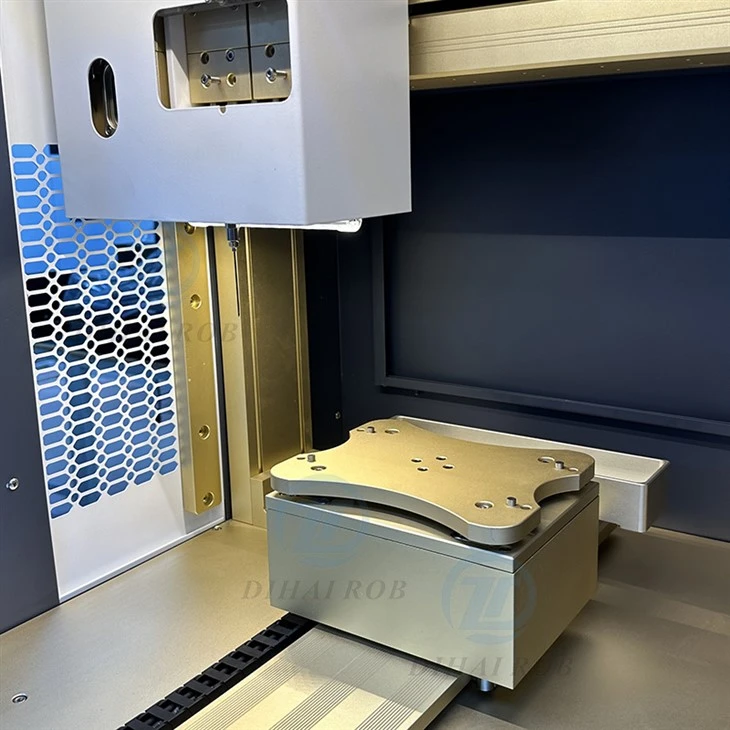

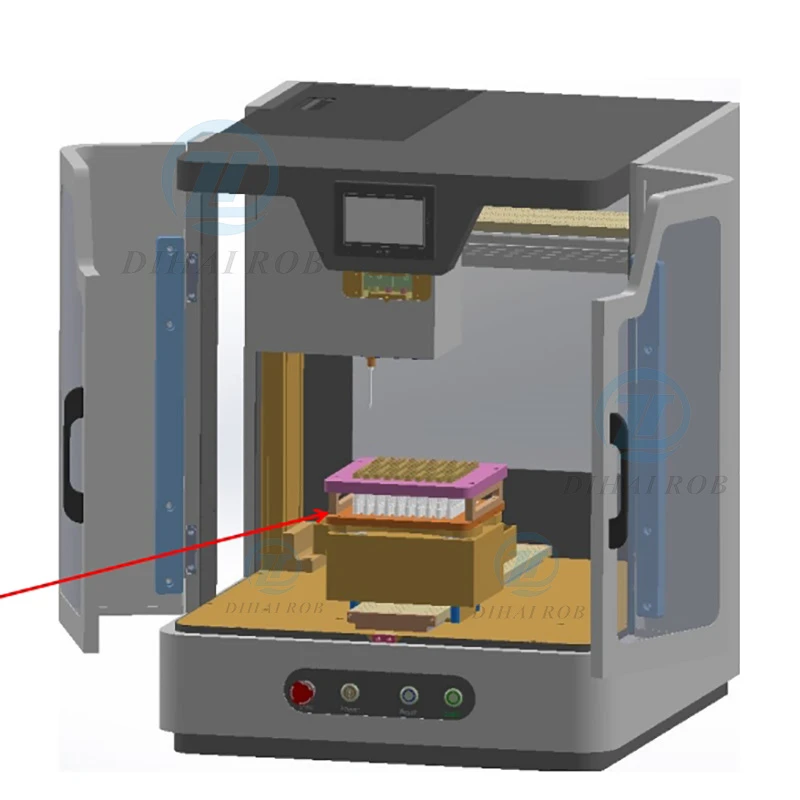

Placer le plateau d'atomiseur sur le siège du plateau, aligner les quatre trous de positionnement sur le plateau avec les quatre broches de positionnement sur le siège du plateau, comme indiqué sur la figure.

02.

Réglage des paramètres de position de l'atomiseur:

Sur la page d'accueil de l'interface d'opération, cliquez sur "Réinitialiser" pour réinitialiser tous les axes en mouvement, puis entrez l'interface de fonctionnement du système MHI - Fonctionnement manuel.

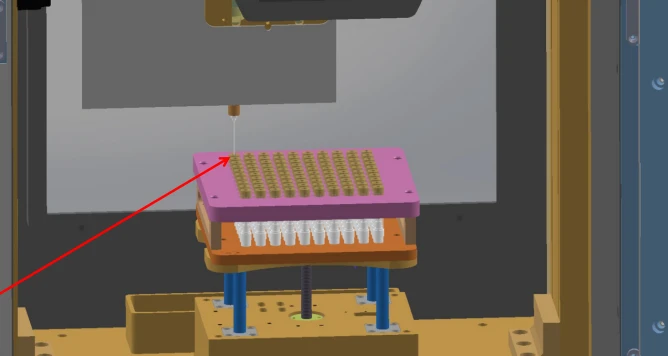

Faire fonctionner les axes x, y et z pour se déplacer et observer la position d'injection d'huile de la seringue et du premier atomiseur, comme indiqué dans la figure de droite.

Remarque: Les longueurs des seringues d'injection d'huile utilisées pour les atomiseurs de différentes longueurs sont différentes. Si la longueur de l'atomiseur est inférieure à 40 mm, utilisez une longue seringue; Si la longueur de l'atomiseur est supérieure à 100 mm, utilisez une seringue courte.

Paramètres de performance principaux

Nom du projet	Paramètres
Tension d'entrée (v)	AC110VAC à phase unique 60Hz
Capacité de puissance d'entrée (puissance)	1,2 kW
Plage de mesure de la température	0 - 120 Degré, précision 2%
Dimensions de l'équipement	620x670x800 (unité: veuillez clarifier, généralement en mm)
Poids de l'équipement	160 kg
Conditions environnementales	Température 0 - 100 degré
Précision du volume liquide (course nominale)	Erreur inférieure ou égale à 1%
Précision du volume liquide (répétabilité)	Erreur 0. 3% - 0. 7%
Capacité maximale du bassin de stockage d'huile	1300 ml
Force motrice nominale de Piston	0.9N.m
Spécification de capacité d'injection	0. 2 - 7 ml
Liquide - matériaux de contact	Alliage en aluminium, silicone, acier inoxydable

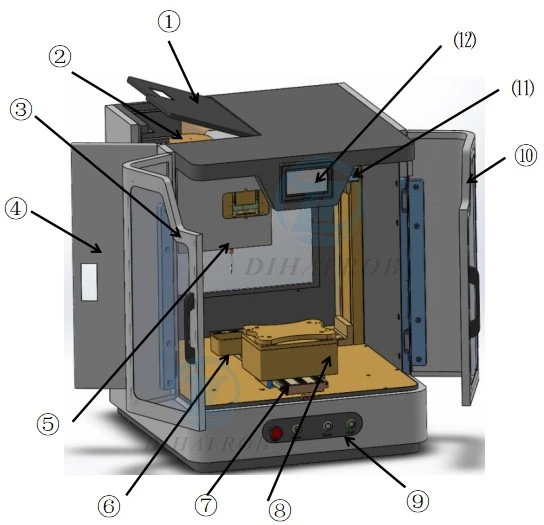

Aperçu de l'équipement

01.

Numéro de série	Nom
1	Couvercle de la remise
2	Réservoir de stockage d'huile
3	Porte d'entrée 1
4	Porte latéral
5	Pompe à injection d'huile
6	Boîte de réception d'huile
7	Assemblage mobile de l'axe des y
8	Assemblage mobile à axe z
9	Panneau d'opération
10	Porte d'entrée 2
11	Assemblage mobile à axe x
12	Écran tactile de l'opération

02.

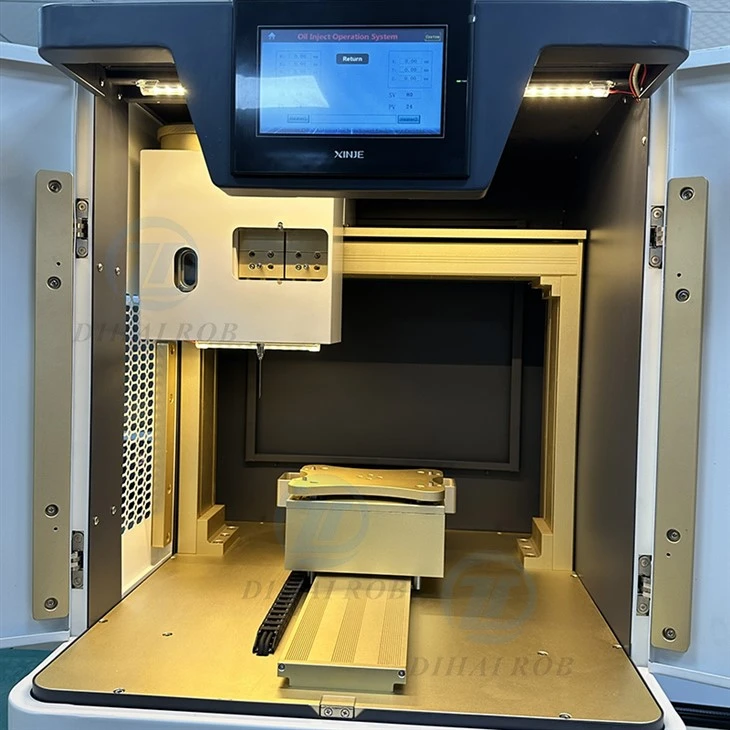

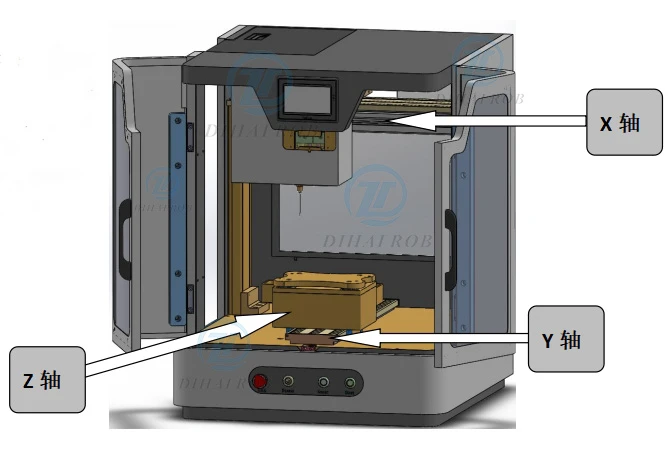

Vérifiez si le composant mobile de l'axe X est à la position d'origine la plus à gauche, si le composant mobile de l'axe Y est en position d'origine avant, et si le composant de levage de l'axe Z est en position d'origine supérieure; Avant la démonstration, veuillez ne pas placer le plateau d'atomiseur sur le composant de l'axe Y pour éviter les dommages accidentels au tube à aiguille d'injection d'huile. Comme indiqué dans la figure à droite

03.

Déterminez la position d'injection d'huile:

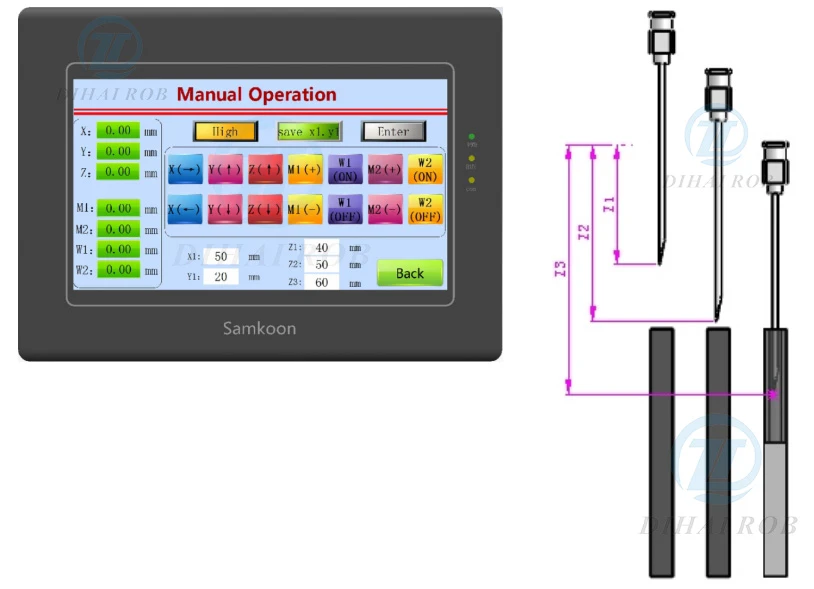

Déplacez les axes x, y et z vers la position d'injection d'huile du premier atomiseur. Lorsque "Enregistrer x1, y1" s'affiche, cliquez sur la touche "Entrer" pour enregistrer les coordonnées de démarrage actuelles des axes x \/ y.
Cliquez à nouveau sur la touche à bascule. Lorsque "Save Z1" apparaît, cliquez sur la touche "Entrer" pour économiser le point de levage le plus élevé Z1 pour l'injection d'huile sur l'axe z.
Faites fonctionner l'axe z pour descendre vers le bas. Lorsque vous observez que l'aiguille atteint le haut de l'atomiseur et qu'il n'y a pas de collision pendant le mouvement de gauche - Cliquez sur la touche à bascule. Lorsque "Enregistrer Z2" apparaît, cliquez sur la touche "Entrer" pour enregistrer la hauteur Z2 de l'axe z près du haut de l'atomiseur.
Continuez à faire fonctionner l'axe z pour descendre vers le bas. Observez la profondeur d'injection d'huile lorsque l'aiguille est insérée dans l'atomiseur. Cliquez sur la touche à bascule. Lorsque "Enregistrer Z3" apparaît, cliquez sur la touche "Entrer" pour économiser la profondeur d'injection d'huile Z3 de l'axe z. Ensuite, le réglage du paramètre de position est terminé, comme indiqué dans la figure de droite.
